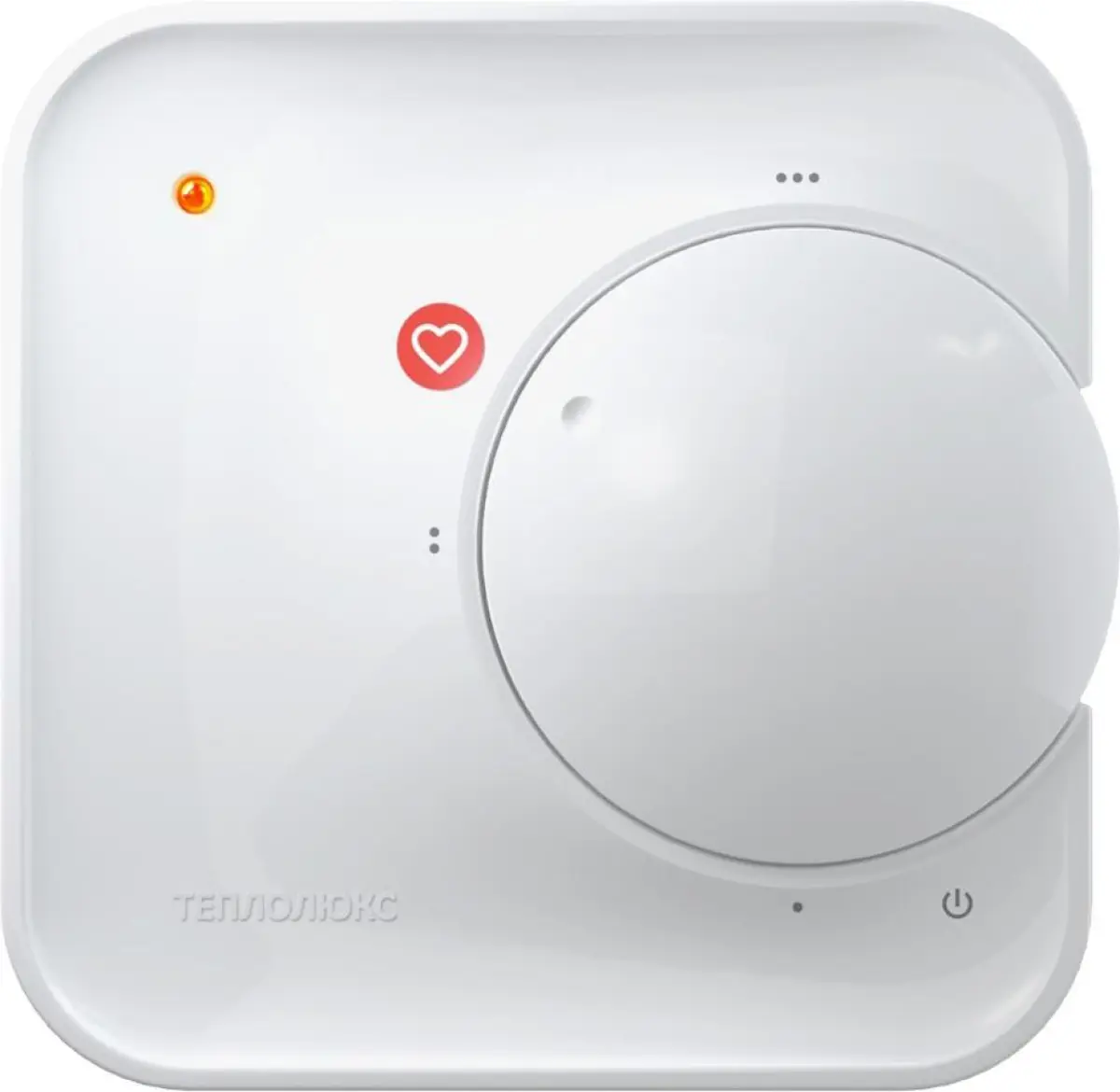

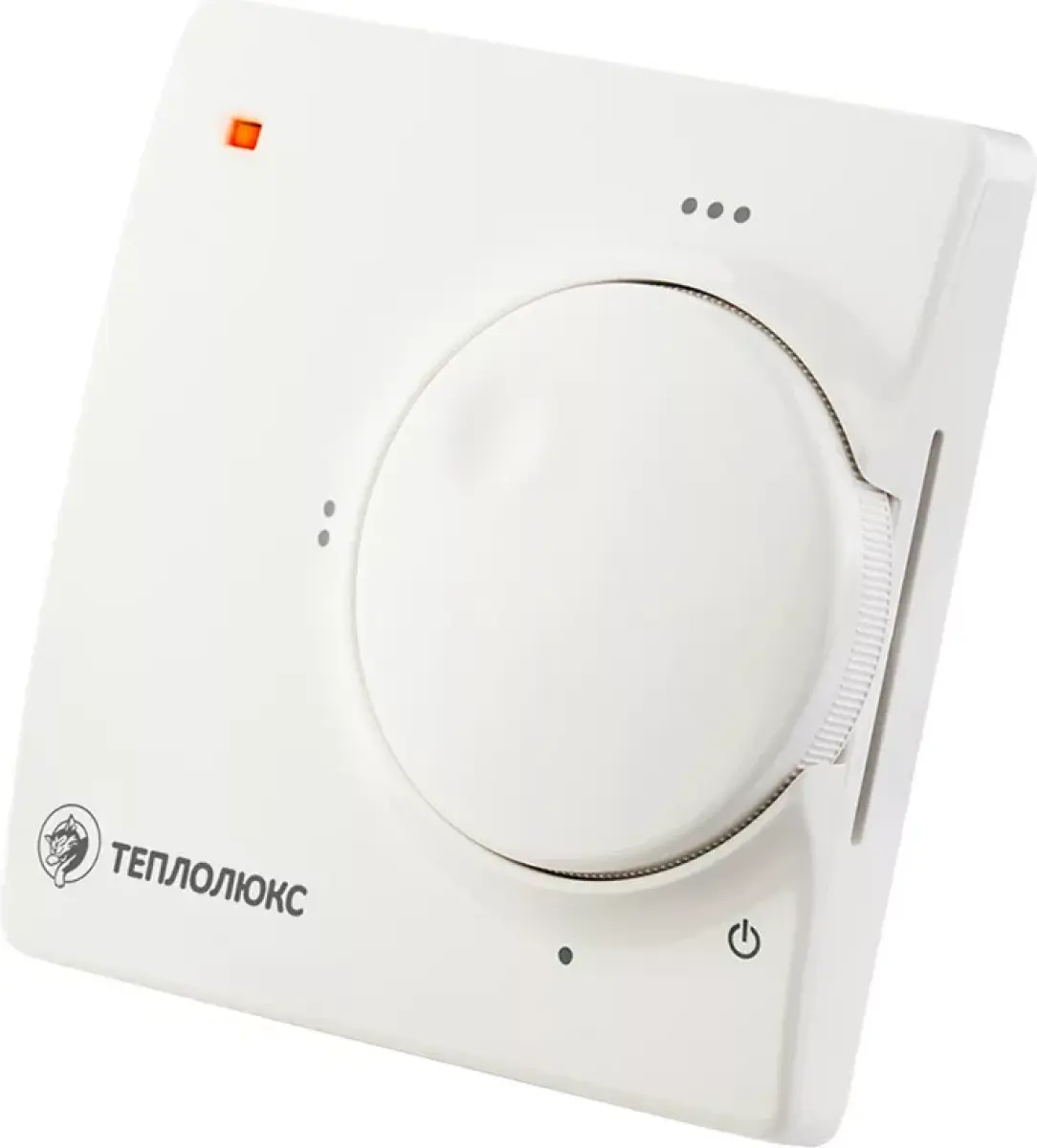

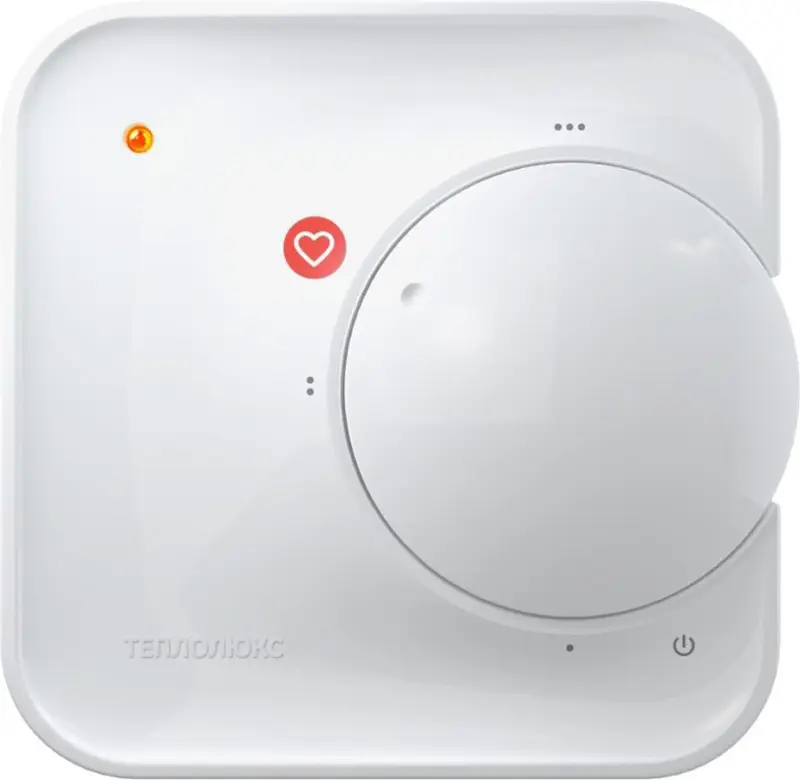

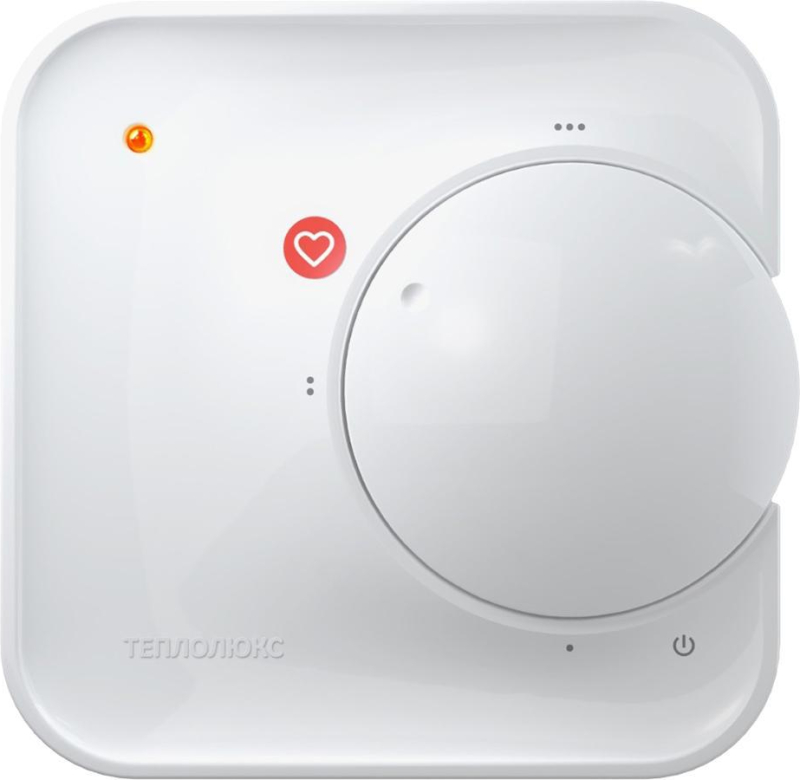

Терморегулятор Теплолюкс ТР 510 (Белый)

Терморегулятор Теплолюкс ТР 510 (Белый)
Оригинальная продукция
Артикул товара: ТР510
Код товара: 298-675
Производитель: Теплолюкс
На удалённом складе
Поставка — 3 - 4 дня
2669 руб.
С учетом НДС
шт.

Терморегулятор ТР 510 это простая и надежная модель. Испольуется для управления электрическими системами обогрева помещений: нагревательными матами, пленочными нагревателями или кабельными секциями. Позволяет рационально расходовать электроэнергию.

Поддерживание комфортной температуры производится при помощи дискового регулятора. Терморегулятор ТР 510 легко устанавливается и имеет приятный дизайн. Материал, используемый для изготовления терморегулятора ТР 510 — глянцевый пластик высокого качества. А классический белый цвет корпуса позволяет вписать его практически в любой интерьер.

Корпус терморегулятора не требует установки рамки, так как выполнен в виде цельного моноблока.

В комплектацию входит:

  • Терморегулятор ТР 510
  • Датчик температуры
  • Паспорт и инструкция по монтажу

Для монтажа вам потребуются:

  1. Гофрированная пластиковая трубка диаметром не менее 16 мм (длина зависит от места установки терморегулятора)
  2. Стандартная пластиковая монтажная коробка
  3. Шлицевая отвертка
  4. Индикатор фазы сетевого напряжения


Обязательно обесточьте проводку перед подключением терморегулятора или его отключением, а так же для проверки или замены.

Электрические соединения и подключение прибора к сети должен выполнять квалифицированный электрик.

Монтаж датчика температуры пола

Поместите датчик температуры в гофрированную пластиковую трубку.

Закройте торец трубки герметичной заглушкой. Она предотвратит попадание внутрь плиточного клея или цементного раствора стяжки.

Уложите гофрированную трубку с датчиком внутри между витками греющего кабеля, на равном удалении от них.

ВНИМАНИЕ! Монтаж датчика температуры пола производится на этапе установки нагревательного мата или секции.

Другой конец трубки с установочным проводом датчика температуры внутри уложите в подготовленную в полу канавку (штробу) и подведите к месту установки терморегулятора.

Излишки трубки и установочного провода можно обрезать.



Монтаж терморегулятора

Установите монтажную коробку или распаечную (если используется).

Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.

Подайте напряжение на провод подвода питания. Индикатором определите фазовый и нулевой провода и отметьте их.

Все провода подключаются к клеммным контактам прибора с винтовым креплением.

Датчик температуры подключается к клеммам 1 и 2, (полярность при этом не имеет значения). Напряжение питания (переменное 220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5.

Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: 1) белый, либо коричневый провод подключается к клемме 3; 2) голубой (светло-синий) провод подключается к клемме 4; 3) вывод экранирующей оплетки (желто-зеленый провод) – согласно схеме:

Если у Вас 2-х проводная электрическая сеть (без проводника заземления), экран нагревательной секции подключается к нейтральному проводнику (N) сети питания, на клемму 5

Если у Вас 3-х проводная электрическая сеть (с отдельным проводником заземления), проводник заземления и экран нагревательной секции или мата соединяются между собой при помощи внешнего клеммного контакта под винт (входит в комплект поставки)

Установка терморегулятора

— Разберите терморегулятор, сняв лицевую крышку.

1. Тонкой шлицевой отверткой аккуратно поочередно надавите на защелки, расположенные снизу лицевой крышки терморегулятора.   2. Снимите лицевую крышку.

— Установите заднюю крышку терморегулятора в распаечную коробку и зафиксируйте двумя винтами, расположенными по горизонтальной оси.

— Соберите терморегулятор, надев лицевую крышку.

Напряжение питания
220 В
Максимальный ток нагрузки
16А (3,5 кВт)
Потребляемая мощность
450мВт
Масса
90г
Габариты
86×86×35 мм
Степень защиты
IP20
Класс защиты
II
Датчик температуры пола (TST02)
NTC 6,8 кОм
Длина установочного провода датчика
Допустимая температура окружающей среды
от +5 °С до +40 °C
Допустимая отн. влажность воздуха
80 %
Пределы регулирования температуры
от +5 °С до +45 °C

Паспорт. Инструкция по монтажу.

Скачать 1118.52 кб

Датчик теплого пола в комплекте
