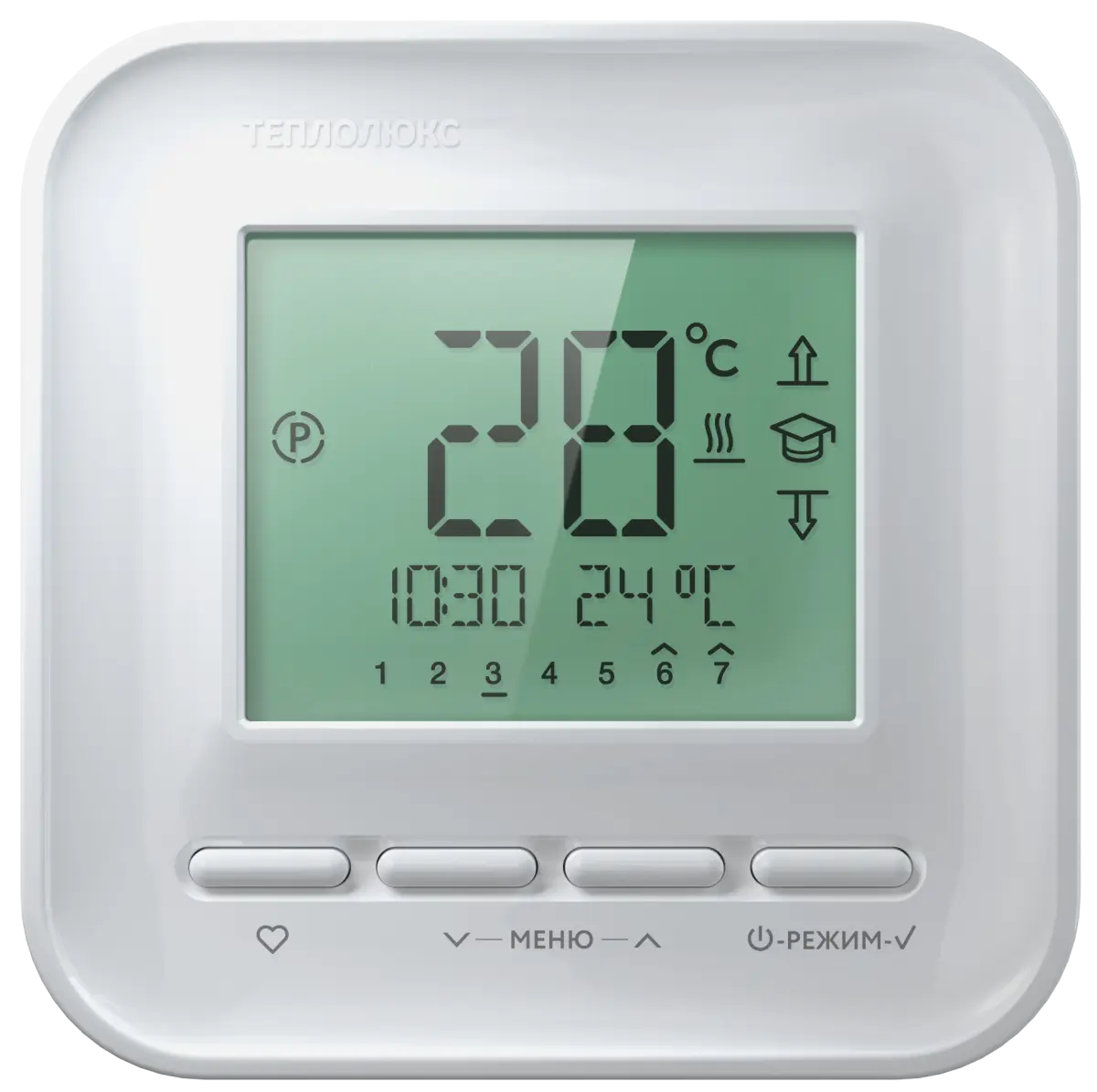

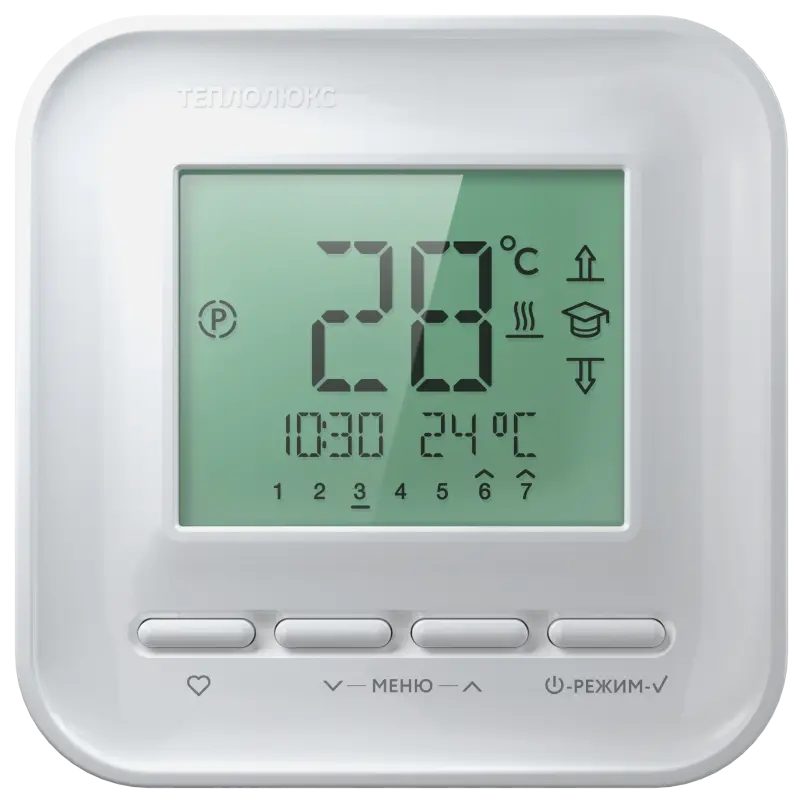

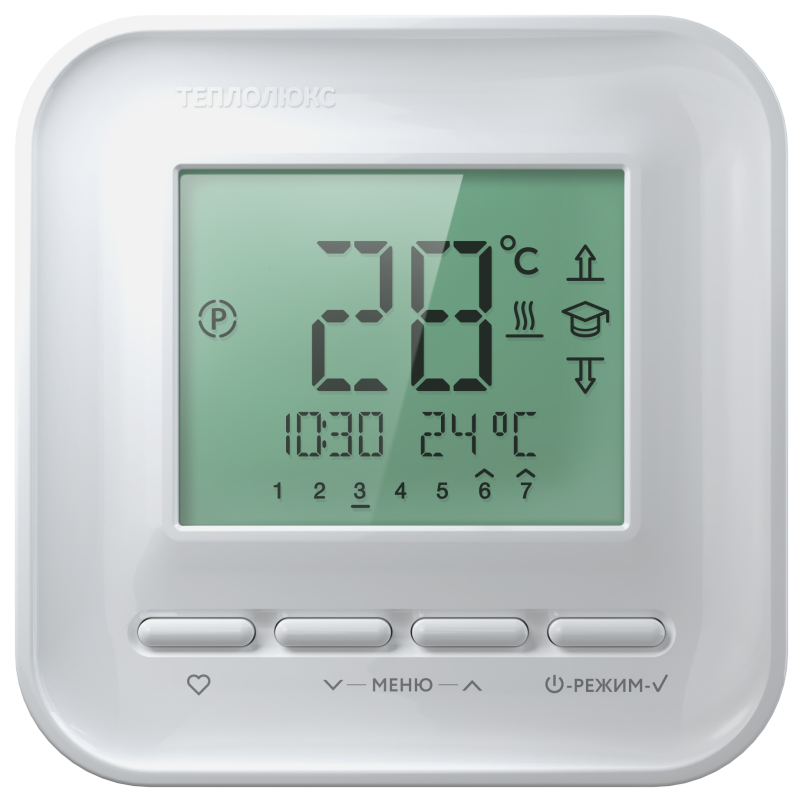

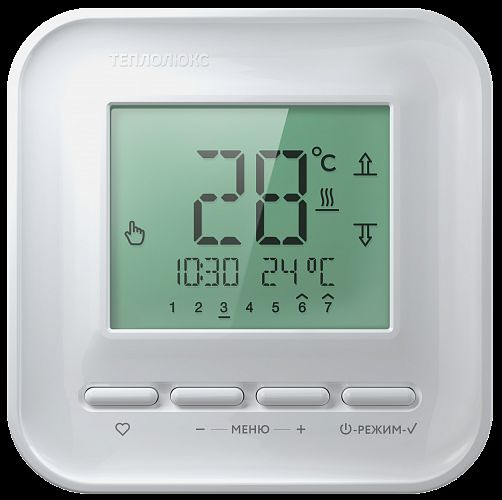

Терморегулятор Теплолюкс ТР 520 программируемый (Белый)

Артикул товара: ТР520

Код товара: 298-674

Производитель: Теплолюкс

Графический дисплей
Интуитивный интерфейс
Встроенные режимы поддержания температуры
Функции блокировки и антизамерзания
Экономия электроэнергии

На удалённом складе

Поставка — 1 день

Наличие обновлено сегодня в 14:22

3410 руб.

С учетом НДС

Терморегулятор ТР 520 эффективно управляет теплыми полами, поддерживая комфортную температуры именно тогда, когда это необходимо. Терморегулятор программируемый. Это значит, что он будет включать систему заранее, что бы к заданному вами времени необходимая температура была достигнута.

Терморегулятор ТР 520 имеет графический хорошо читаемый дисплей дисплеей.

Прибор очень удобен в использовании. К тому же, позволяет значительно снижать затраты на электроэнергию. Для этого в терморегуляторе уже запрограммированы четыре события – «утренний подъем», «рабочий день», «возвращение вечером» и «время сна». Вы можете задать для каждого из событий уровень поддерживаемой температуры теплого пола, а также временной интервал переключения между ними.

Терморегулятор запоминает данные установки для каждого дня недели отдельно и включает подогрев в нужное время.

Дополнительно, в модели ТР 520 реализован режим постоянного поддержания заданной температуры, и режим «антизамерзания», который, в случае длительного отсутствия людей дома, обеспечит в помещении минимальную положительную температуру.

Для семей с маленькими детьми будет полезна функция блокировки, которая легко устанавливается и снимается взрослыми.

Корпус терморегулятора выполнен из высококачественного глянцевого пластика в виде моноблока без отдельно устанавливаемого обрамления. Благодаря минимальному количеству деталей его установка значительно упрощена. Современный дизайн и компактная конструкция терморегулятора ТР 520 позволяют гармонично вписать его в любой интерьер.

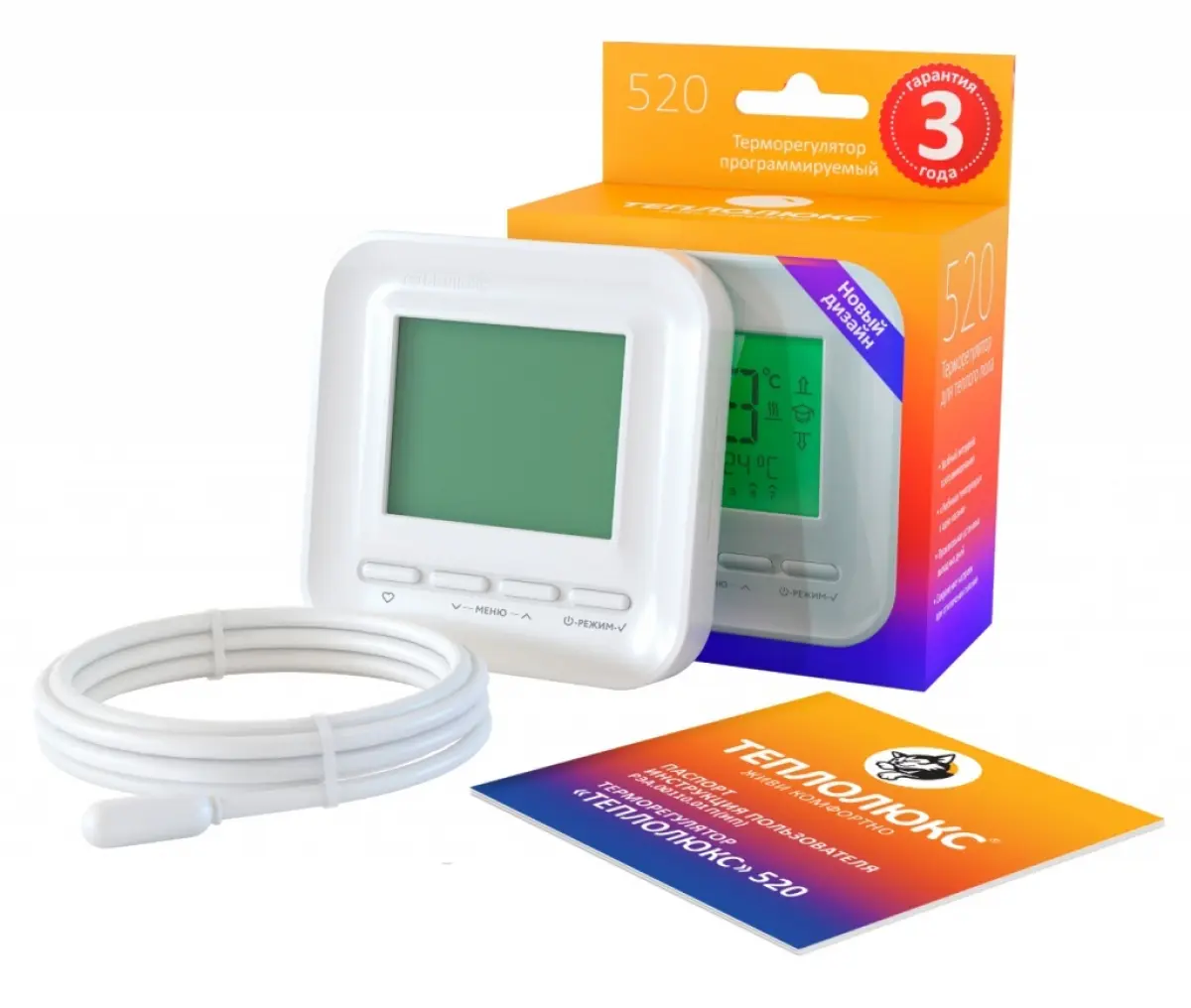

В комплектацию входит:

Терморегулятор ТР 520
Датчик температуры
Паспорт и инструкция по монтажу (скачать)

Напряжение питания		220 В
Максимальный ток нагрузки		16А (3,5 кВт)
Потребляемая мощность		450 мВт
Масса		150 г
Габариты		86×86×35 мм
Степень защиты		IP20
Класс защиты		II
Датчик температуры пола (TST02)		NTC 6,8 кОм
Длина установочного провода датчика		2м
Допустимая температура окружающей среды		от +5 °С до +40 °C
Допустимая отн. влажность воздуха		80 %
Пределы регулирования температуры		от +5 °С до +35 °C
		Паспорт. Инструкция по монтажу. Скачать

Для монтажа вам потребуются:

Гофрированная пластиковая трубка диаметром не менее 16 мм (длина зависит от места установки терморегулятора)
Стандартная пластиковая монтажная коробка
Шлицевая отвертка
Индикатор фазы сетевого напряжения

Обязательно обесточьте проводку перед подключением терморегулятора или его отключением, а так же для проверки или замены.

Электрические соединения и подключение прибора к сети должен выполнять квалифицированный электрик.

Монтаж датчика температуры пола

Поместите датчик температуры в гофрированную пластиковую трубку.

Закройте торец трубки герметичной заглушкой. Она предотвратит попадание внутрь плиточного клея или цементного раствора стяжки.

Уложите гофрированную трубку с датчиком внутри между витками греющего кабеля, на равном удалении от них.

ВНИМАНИЕ! Монтаж датчика температуры пола производится на этапе установки нагревательного мата или секции.

Другой конец трубки с установочным проводом датчика температуры внутри уложите в подготовленную в полу канавку (штробу) и подведите к месту установки терморегулятора.

Излишки трубки и установочного провода можно обрезать.

Монтаж терморегулятора

Установите монтажную коробку или распаечную (если используется).

Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.

Подайте напряжение на провод подвода питания. Индикатором определите фазовый и нулевой провода и отметьте их.

Все провода подключаются к клеммным контактам прибора с винтовым креплением.

Датчик температуры подключается к клеммам 1 и 2, (полярность при этом не имеет значения). Напряжение питания (переменное 220 В) подается на клеммы 5 и 6, причем фаза (определяемая индикатором) – на клемму 6, а нуль – на клемму 5.

Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: 1) белый, либо коричневый провод подключается к клемме 3; 2) голубой (светло-синий) провод подключается к клемме 4; 3) вывод экранирующей оплетки (желто-зеленый провод) – согласно схеме:

Если у Вас 2-х проводная электрическая сеть (без проводника заземления), экран нагревательной секции подключается к нейтральному проводнику (N) сети питания, на клемму 5

Если у Вас 3-х проводная электрическая сеть (с отдельным проводником заземления), проводник заземления и экран нагревательной секции или мата соединяются между собой при помощи внешнего клеммного контакта под винт (входит в комплект поставки)

Установка терморегулятора

— Разберите терморегулятор, сняв лицевую крышку.

1. Тонкой шлицевой отверткой аккуратно поочередно надавите на защелки, расположенные снизу лицевой крышки терморегулятора, при этом потянув ее на себя.

2. Снимите крышку

— Установите заднюю крышку терморегулятора в распаечную коробку и зафиксируйте двумя винтами, расположенными по горизонтальной оси.

— Соберите терморегулятор, аккуратно установив лицевую крышку терморегулятора до срабатывания обеих защелок. Следите за тем, чтобы она плотно прилегла к задней крышке прибора, установленной на стене.

Датчик теплого пола в комплекте
